InfiniBand в Windows — это просто

Увеличить

К написанию этой небольшой инструкции меня привела статья на Хабре - Быстрая сеть в домашней лаборатории или как я связался с InfiniBand . Я был очень заинтригован данным вопросом, но каково было моё удивление, когда я не мог найти почти никакой информации по InfiniBand на Windows в домашних условиях, например, в домашней лаборатории или в небольшом офисе. Информация была, конечно. Было описано как использовали InfiniBand, какое оборудование использовали и о полученной производительности сети. Всё точно как у товарища из упомянутой статьи выше. Но не было информации о том, как поднять домашнюю сеть на IB, как настроить её и вообще с чего начать. Проведя время в интернете, я пришёл к выводу, что большинство пользователей, даже тех, кто знаком с сетями и их настройкой, просто просто боятся слова InfiniBand. Для них это что-то сложное, используемое мегакорпорациями для создания суперсетей для суперкомпьютеров. А сочетание слов "InfiniBand дома" приводит их в ужас. А если ещё и коммутатор неуправляемый... Ну, вы поняли.

Из той скудной информации, что мне удалось найти, я вычленил и написал простую инструкцию для новичков по InfiniBand в домашних условиях: какое оборудование нужно, как установить драйвера, как настроить сеть IB между несколькими ПК и неуправляемым коммутатором. Итак, давайте начнем!

Ниже приведены устройства с которыми я настраивал InfiniBand:

1. Неуправляемый коммутатор Mellanox IS5022, 40Gb/s, InfiniBand.

2. Два ПК с операционными системами Windows 10 Pro и Windows 11 Pro.

3. Две сетевые карты Сетевая карта Mellanox MCX354A-FCBT, 56Gb IB, 40GbE, 2x QSFP+. По одной на каждый ПК.

4. Два кабеля кабеля Mellanox HP 670759-B25, QSFP+ → QSFP+, 56Gb, 3m. По одному на каждый ПК.

Для начала нам нужно установить драйверы и настроить наше оборудование:

1. Настройка коммутатора: Не требуется, так как он неуправляемый. Просто подключите его к сети и соедините кабелями с сетевыми картами.

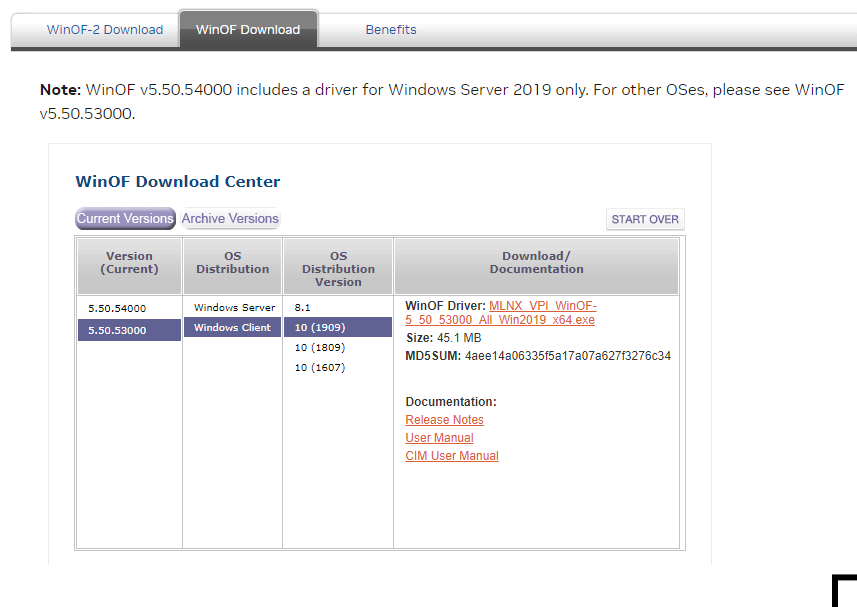

2. Установка драйверов для сетевых карт Mellanox: Для сетевых карт Mellanox требуется установить драйвер актуальной версии в зависимости от используемого адаптера и операционной системы: WinOF для ConnectX-3 и ConnectX-3 Pro, или WinOF-2 для ConnectX-4 и более новых моделей. У нас операционная система Windows 10 (также поддерживается на Windows 11), а сетевая карта - ConnectX-3. Следовательно, мы скачиваем драйвер WinOF версии 5.50.53000 с официального сайта Nvidia и устанавливаем его на оба компьютера.

   Увеличить

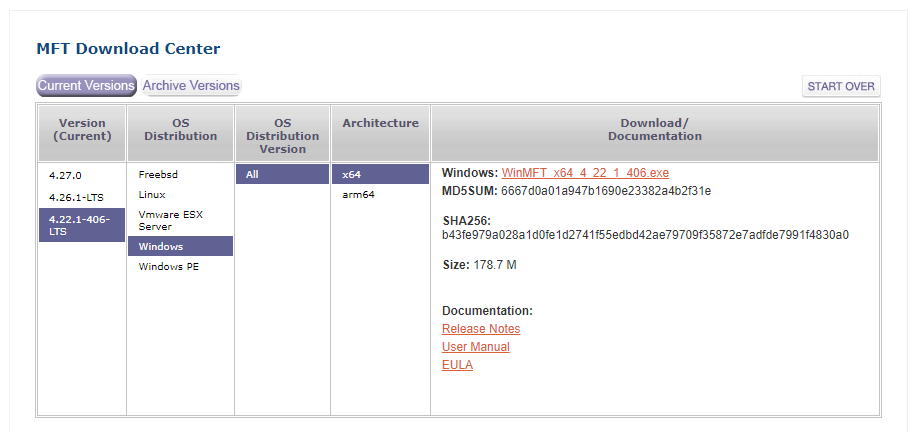

3. Проверка режима работы сетевой карты: Теперь нам нужно убедится, что карта находится в режиме работы InfiniBand. Для это нам понадобятся официальные утилиты MFT. Последняя актуальная версия для нашей карты - MFT 4.22.1-406-LTS. Так же скачиваем с официального сайта Nvidia и устанавливаем на оба компьютера.

   Увеличить

   Запускаем терминал или командную строку в папке с установленной программой и вводим команду:

   mst status

   Увеличить

   Ищем название нашей карты - mt4099_pciconf0. Смотрим режим работы сетевой карты командой: mlxconfig -d mt4099_pciconf0 q

   Увеличить

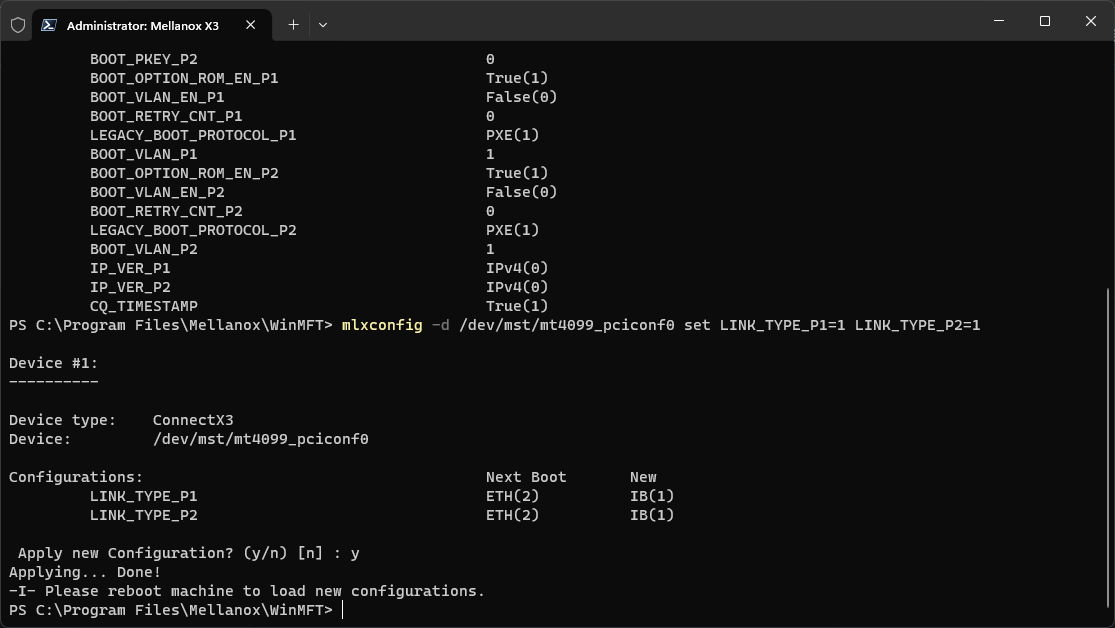

   В строке LINK_TYPE_P1 (1 порт) и LINK_TYPE_P2 (2 порт) значение ETH(2). Наша карта сейчас работает в режиме Ethernet. Необходимо переключить в режим работы InfiniBand (IB). Для этого воспользуемся командой:
   mlxconfig -d /dev/mst/mt4099_pciconf0 set LINK_TYPE_P1=1 LINK_TYPE_P2=1
   Где:
   1 = InfiniBand - IB(1)

   2 = Ethernet - ETH(2)

   3 = VPI - VPI(3)

   Увеличить

   Подтверждаем действие и перезагружаем компьютер. Не забываем тоже самое проделать и со вторым компьютером.
   Примечание 1: Можно дополнительно проверить режим работы карты в диспетчере устройств:

   Увеличить

   InfiniBand

   Увеличить

   Ethernet

   Примечание 2: Также мы можем настроить режим переключения из InfiniBand в Ethernet и обратно на лету без перезагрузки. Для этого нужно переключить карту в режим VPI:


   mlxconfig -d /dev/mst/mt4099_pciconf0 set LINK_TYPE_P1=3 LINK_TYPE_P2=3

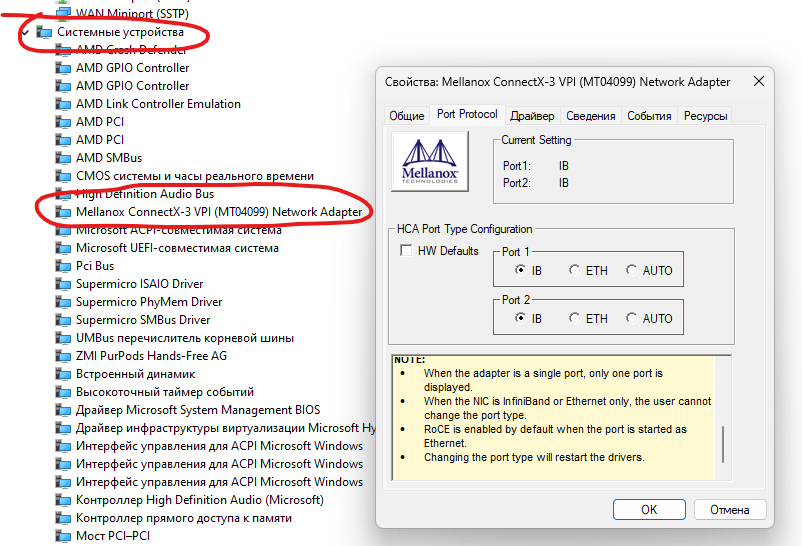

   Перезагружаемся и пробуем переключить режим работы сетевой карты в драйвере Mellanox. Не в том драйвере, который находится в разделе "Сетевые адаптеры", а тот, который находится в разделе "Системные устройства". Запускаем диспетчер устройств, находим драйвер и переключаем в нужный нам режим работы.

   Увеличить

   Режим VPI

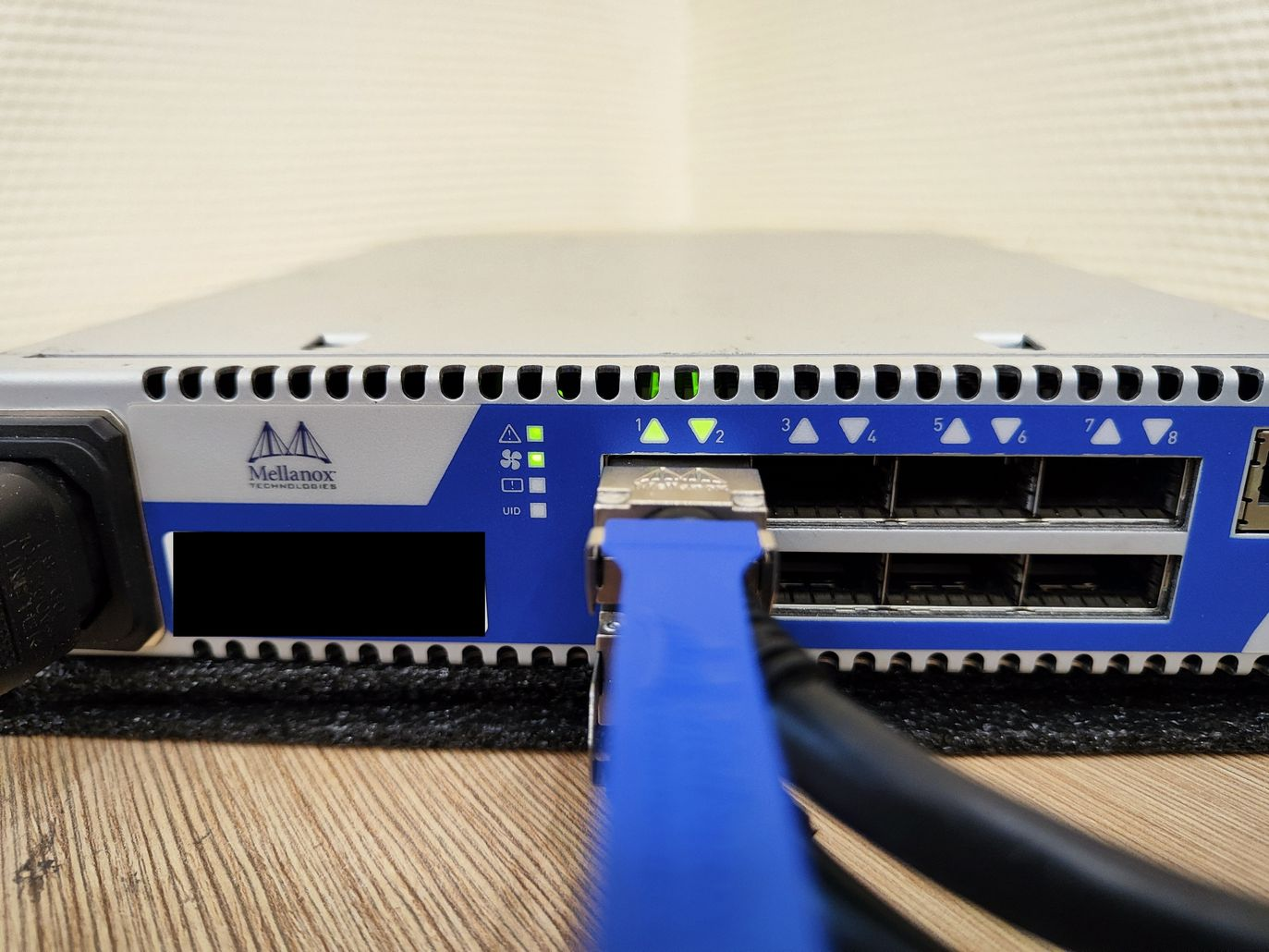

4. Проверка коннекта: Теперь проверим коннект сетевых карты с коммутатором. Если мы всё настроили правильно, то индикаторы задействованных портов должны гореть оранжевым цветом.

   Увеличить

5. Поднимаем сеть: Для работы локальной сети InfiniBand требуется диспетчер подсети OpenSM. OpenSM очень полезен, если у вас неуправляемый коммутатор или вы соединяете два или несколько ПК напрямую. Он берет на себя функции коммутатора и управляет вашей сетью. И самое главное, если "серверный" компьютер выйдет из строя, его функции на себя возьмет сосед. И сеть продолжит функционировать без сбоев. Мы уже установили диспетчер сети OpenSM вместе с драйверами WinOF/WinOF2. Осталось запустить OpenSM на первом ПК. Вводим команду в терминале:

   opensm.exe

   OpenSM запустился и наш ПК перешел в режим мастера (сервера). Диспетчер сети сканирует нашу сеть и автоматически подхватывает подключенные IB-устройства. Проверяем индикаторы на коммутаторе. Если сеть поднялась, то они должны загореться зеленым цветом.

   Увеличить

   Попробуем пропинговать наш "клиентский" ПК. Оба компьютера у меня получили IP-адреса в одной подсети, поэтому я не стал ничего менять и просто ввел IP, который взял в свойствах адаптера.

   Увеличить

   Свойства адаптера

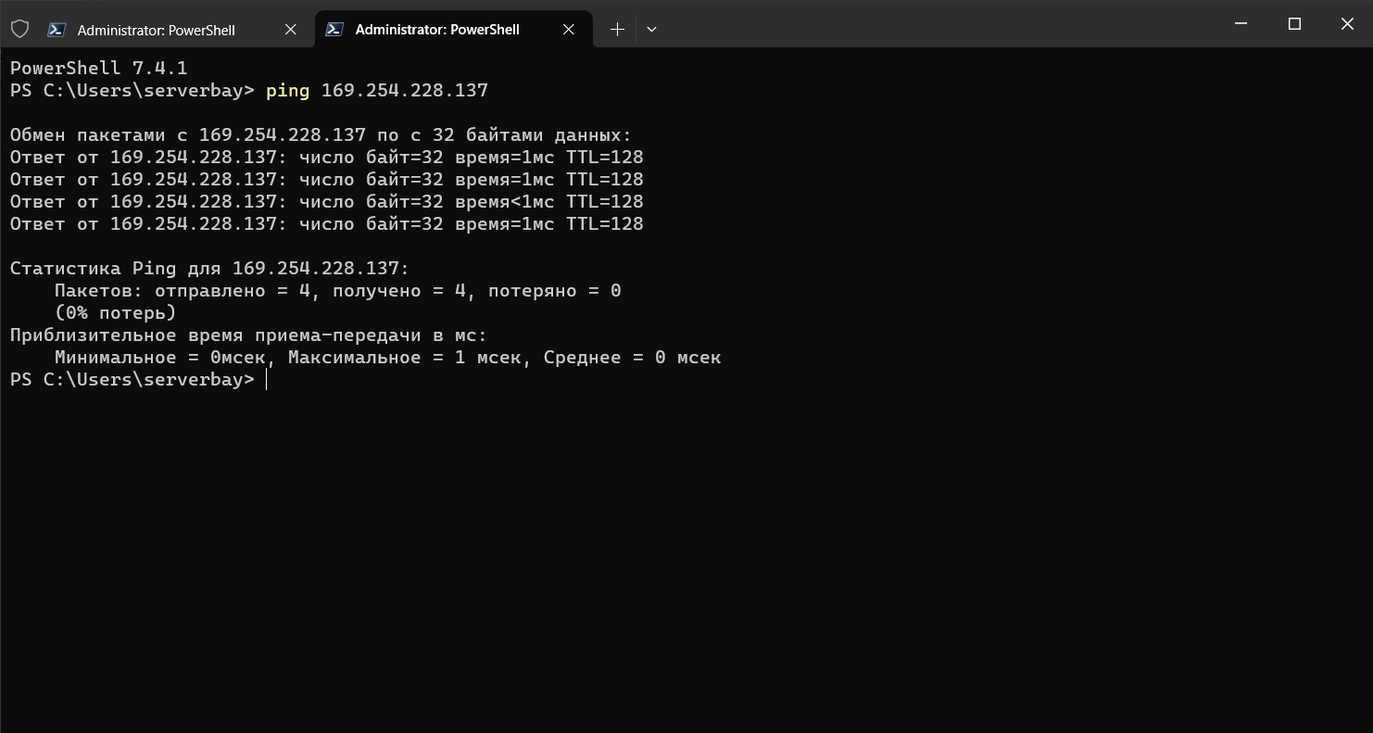

   Вводим в терминале команду:

   ping 169.254.228.137

   Увеличить

   Ping

   Отлично! Пинг есть! Теперь настроим автоматический запуск службы OpenSM. Вводим в терминале команду:


   New-Service --Name "OpenSM" --BinaryPathName ""C:\Program Files\Mellanox\MLNX_VPI\IB\Tools\opensm.exe" --service -L 128" -DisplayName "OpenSM" --Description "OpenSM for IB subnet" -StartupType Automatic

   Сеть InfiniBand настроена и запускается автоматически.

Как видите, ничего сложного в домашней сети на InfiniBand нет. Конечно, это только первый шаг. Далее можно настроить InfiniBand для различных задач, например, настроить Samba Direct для передачи данных между ПК со скоростью 40 Гбит/с. Но сейчас мы не будем углубляться в эту тему. Сегодня я лишь хотел показать, что каждый может легко и недорого настроить сеть для домашней лаборатории или для производственных нужд небольшой компании с десятками гигабит в секунду на технологии InfiniBand.

Святослав Соколов

системный инженер компании ServerBay
