Решение проблемы: Отсутствие опции BIOS (Ctrl+R) для контроллеров серий 9400, 9500 и 9600

Увеличить

Описание проблемы

При загрузке сервера с установленным контроллером Broadcom (ранее Avago/LSI) серий 9400(Контроллер LSI Broadcom 946N-8i 2Gb, NVME / SATA/SAS 12Gb), 9500(Контроллер Broadcom 9560-8i, 4Gb, SFF-8654 8i) или 9600 вы не видите привычного приглашения с горячими клавишами (например, Ctrl+R для MegaRAID или Ctrl+C для HBA) для входа в утилиту настройки. Это ожидаемое поведение, связанное с переходом на новый стандарт загрузки.

Суть решения

Краткий ответ: Начиная с серии 9400, все новые HBA и MegaRAID контроллеры Broadcom работают исключительно в среде UEFI (Unified Extensible Firmware Interface). Поддержка устаревшего BIOS (Legacy) и его Option ROM с горячими клавишами была прекращена.

Единственный правильный способ настройки массива до загрузки ОС — это использование встроенной утилиты HII (Human Interface Infrastructure), доступной непосредственно через меню материнской платы (внутри BIOS/UEFI материнской платы).

Пошаговое руководство по настройке

Следуйте этой инструкции, чтобы получить доступ к вашему контроллеру.

Проверка режима загрузки в BIOS материнской платы
Перед тем как искать контроллер, убедитесь, что в настройках BIOS вашей материнской платы:

• В разделе Boot Options (Параметры загрузки) выбран режим UEFI или UEFI Only (Только UEFI).

• Важно: Если система загружена в режиме Legacy, контроллер не будет отображаться в меню настроек.

Поиск контроллера в меню UEFI (HII)
Зайдите в BIOS/UEFI материнской платы при загрузке (обычно клавиши Del или F2). Расположение контроллера зависит от производителя платы:

Шаг 3: Настройка параметров Option ROM (при необходимости)
Если контроллер не появляется, проверьте настройки опций выполнения для слотов PCIe:

• Найдите в BIOS параметр Boot Option Filter (Фильтр опций загрузки) или Option ROM Execution (Выполнение Option ROM).

• Убедитесь, что для вашего PCIe-слота установлено значение UEFI.

Конфигурация массива
После того как вы нашли контроллер в меню UEFI, выберите его. Внутри его интерфейса вы увидите знакомые пункты меню (например, Configure), которые были доступны и на контроллерах серий 9200 и 9300.
Конфигурация на примере Контроллер LSI 9364-8i, 1Gb

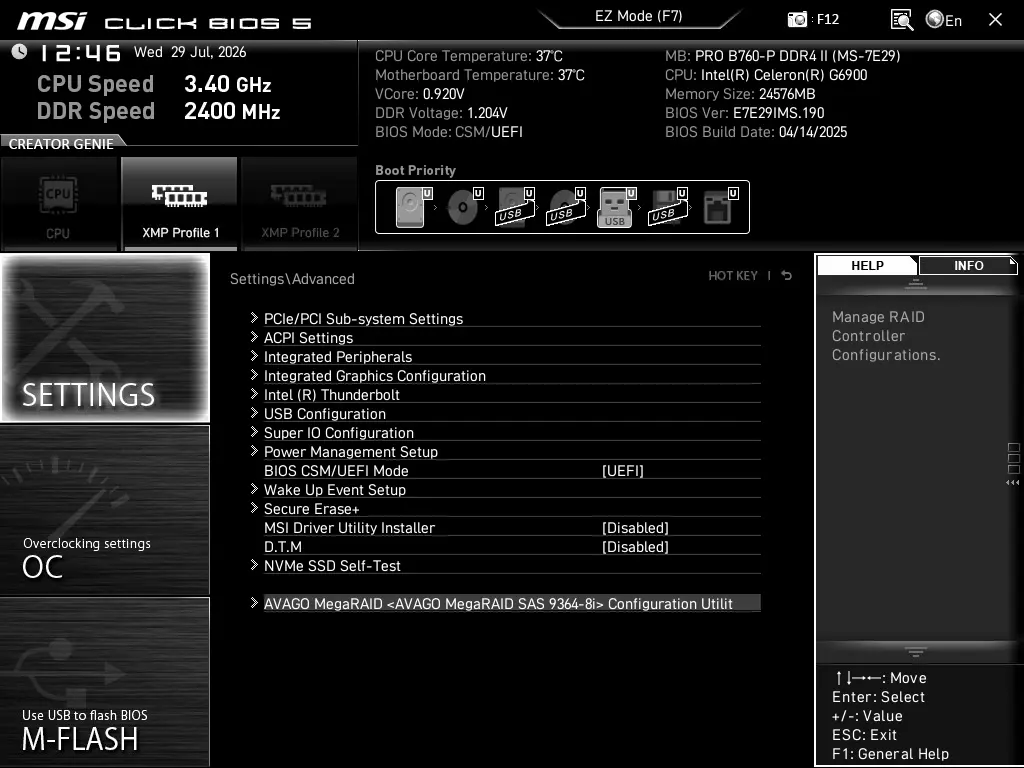

1. Заходим в биос и находим контроллер во вкладке Advanced

Увеличить

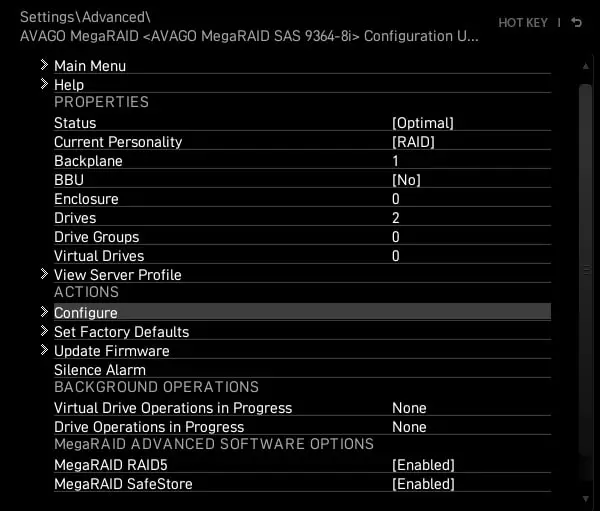

2. Выбираем в меню контроллера Configure

Увеличить

3. Выбираем Create Virtual Drive

Увеличить

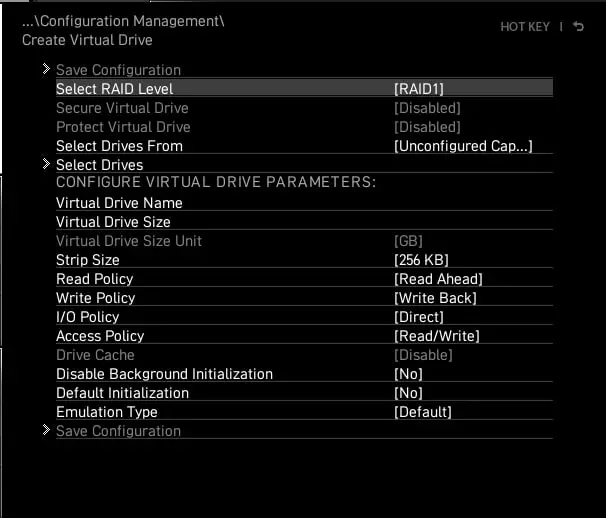

4. Настраиваем параметры RAID

Увеличить

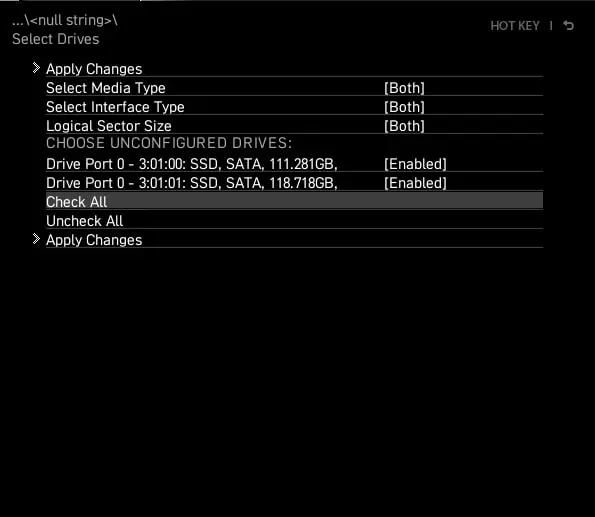

5. Выбираем диски и сохраняем конфигурацию

Увеличить

Альтернативное решение (если UEFI недоступен)

Если ваша материнская плата не поддерживает UEFI, настройка массива возможна только после загрузки операционной системы. Для этого используйте программное обеспечение:

1. Загрузите установленную ОС.

2. Используйте утилиту Broadcom LSA (LSI Storage Authority) — Настройка LSI Storage Authority (LSA) и вход в систему

Важное примечание для опытных администраторов

Если вы все же загружаете систему в среде Legacy BIOS (например, для совместимости со старым ПО), вы можете настроить RAID через HII (как описано выше), а затем переключить режим загрузки обратно на Legacy. После этого контроллер продолжит работать с уже созданной конфигурацией. Однако помните, что для первичной настройки массива доступ к контроллеру через UEFI обязателен.

Итоговый вывод

Отсутствие привычных горячих клавиш (Ctrl+R) — это не ошибка и не неисправность. Это архитектурное изменение в сторону стандарта UEFI. Для управления современными контроллерами Broadcom (9400, 9500, 9600 и новее) всегда используйте встроенный интерфейс HII в BIOS материнской платы или программное обеспечение LSA в операционной системе.
