Компьютер зависает на POST или издает звуковые сигналы после установки сетевой карты в слот PCIe: причина и решение

Никита Л.70 просмотров

Описание проблемы

При установке некоторых плат расширения (преимущественно серверных сетевых карт) в слот PCIe система может отказываться загружаться, издавать звуковые сигналы ошибки или зависать на этапе POST. При этом само устройство исправно и работает в других системах.

Техническая причина

Корень проблемы — конфликт на шине SMBus (System Management Bus). Это двухпроводная последовательная шина, используемая для мониторинга аппаратных параметров (температура, напряжение), управления питанием и взаимодействия с модулями памяти SPD.

Конфликт возникает из-за того, что контакты B5 (SMCLK — тактовый сигнал) и B6 (SMDAT — линия данных) на разъёме PCIe, предназначенные для SMBus, в некоторых реализациях материнских плат и устройств работают по-разному. В спецификации PCIe эти контакты являются опциональными и не имеют строго определённого использования, поэтому разные производители реализуют их по-своему.

Когда материнская плата пытается опросить устройства на шине SMBus, установленная карта отвечает сигналами, которые BIOS не может корректно обработать. Это приводит к сбою на этапе инициализации POST — система «зависает».

Внешние признаки неисправности

Система не завершает POST, издаёт звуковые сигналы (например, 5 коротких гудков — код ошибки памяти).
Компьютер зависает при включении без отображения изображения на экране.
Проблема воспроизводится только с конкретной картой в конкретной материнской плате, при этом оба компонента по отдельности исправны.

Решение: изоляция контактов

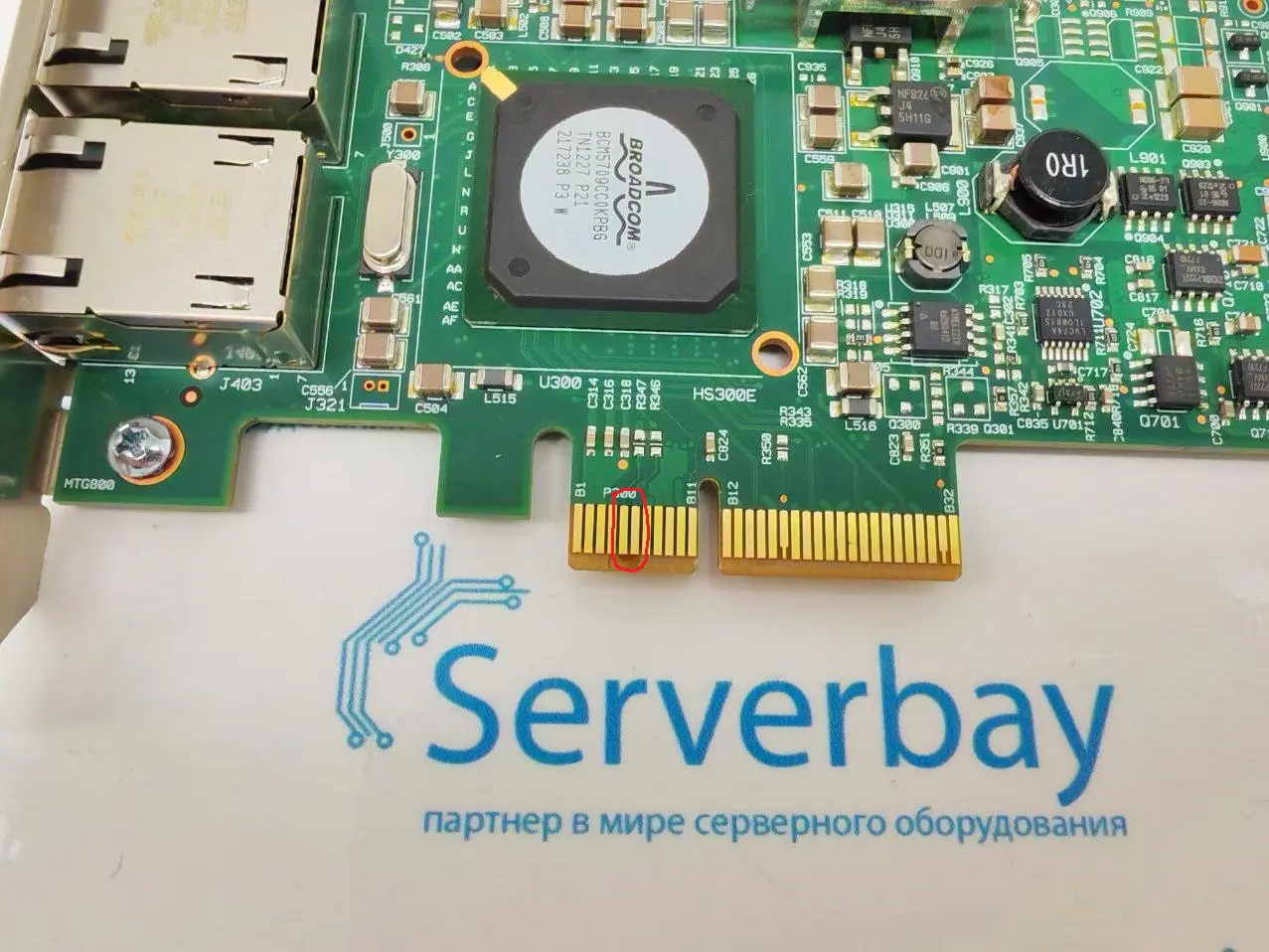

Для устранения конфликта необходимо физически отключить карту от шины SMBus, заизолировав контакты 5-6 пин

Чем изолировать

Каптоновый скотч — наиболее предпочтительный вариант. Термостойкий, не оставляет следов, тонкий и надёжно держится. Также допустимо использование акрилового лака для печатных плат — он наносится тонким слоем кистью и после высыхания создаёт надёжную изоляцию.

Порядок действий

Отключите компьютер от сети. Извлеките карту из слота PCIe. Положите карту компонентной стороной вверх (сторона B), разъёмом контактов от себя. Отсчитайте 5-й и 6-й контакты слева направо. Заизолируйте только эти два контакта: наклейте полоску каптонового скотча (ширина ~3 мм) или нанесите тонкий слой акрилового лака и дождитесь высыхания. После установите карту обратно.

Примеры устройств, для которых применяется метод

Серверные сетевые карты Broadcom: BCM5709,BCM5720, BCM5719, BCM57712, BCM57412 и другие модели с активным использованием SMBus.
RAID-контроллеры с поддержкой SMBus-мониторинга при установке в материнские платы с нестандартной реализацией шины.

Результат

После изоляции контактов карта продолжает работать в полном объёме, за исключением потери функций мониторинга через SMBus (телеметрия питания, температуры и т.п.), которые в большинстве случаев не критичны для работы устройства. Ошибки POST устраняются, карта определяется системой и работает стабильно.
